A adoção da energia solar fotovoltaica trouxe uma mudança de paradigma: o consumidor deixou de ser apenas um receptor de energia para se tornar um gerador. Nesse processo, um termo técnico tornou-se frequente nos projetos: a Inversão de Fluxo de Potência. Na EcoEnge, acreditamos que o conhecimento é a melhor ferramenta para a tranquilidade do cliente. Por isso, preparamos este guia para esclarecer o que é, por que ocorre e como as novas normas garantem a viabilidade do seu sistema.

O que é e por que ocorre a Inversão de Fluxo?

A inversão de fluxo (ou fluxo reverso) acontece quando a energia elétrica circula no sentido oposto ao previsto originalmente pela concessionária. Em vez de a energia vir da subestação para a sua residência ou empresa, o fluxo ocorre do seu sistema fotovoltaico para a rede de distribuição.

Isso é um efeito natural da geração distribuída (GD) e ocorre principalmente em três cenários:

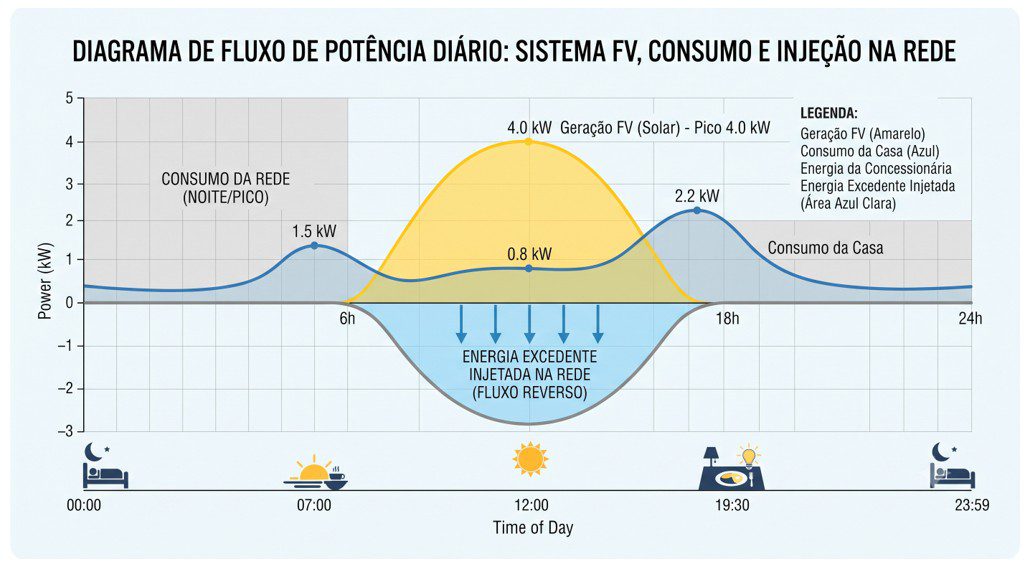

• Alta Geração e Baixo Consumo: Em horários de pico de sol (meio do dia), se o seu sistema gera mais energia do que o local está consumindo no momento, o excedente “procura um caminho” e é injetado na rede.

• Concentração em um mesmo transformador: Se muitos vizinhos possuem sistemas solares injetando energia simultaneamente em um mesmo ramal, o transformador pode atingir seu limite de operação.

• Redes de Distribuição “Fracas”: Em locais com redes muito longas ou com cabos de bitola reduzida, pequenas injeções de energia já podem causar variações significativas nas tensões, caracterizando o fluxo reverso.

Consequências Técnicas para o Sistema Elétrico

O fluxo reverso não é um “erro” do seu sistema, mas um fenômeno que a rede de distribuição precisa comportar com segurança. Quando a rede local não está preparada para essa injeção, alguns impactos podem ocorrer:

• Elevação da tensão: A injeção de potência pode elevar a tensão em ramais com impedância elevada, ultrapassando os limites de qualidade estabelecidos.

• Estresse em equipamentos: Transformadores e reguladores de tensão podem operar em regimes de carregamento “ao contrário”, para os quais não foram inicialmente projetados.

• Atuação de proteções: Dispositivos como religadores e fusíveis podem ter sua seletividade afetada, já que foram configurados para fluxos unidirecionais.

• Desconexões: Em casos extremos de sobretensão, o próprio inversor pode reduzir sua potência ou desligar para se proteger, o que interrompe temporariamente a geração.

O Marco Legal, a REN 1.000 e as Soluções de Aceleramento

A questão da inversão de fluxo é tratada pelo Marco Legal da Micro e Minigeração Distribuída, a Lei nº 14.300/2022, que rege o Sistema de Compensação de Energia Elétrica (SCEE). As regras de conexão e a prestação do serviço de distribuição são detalhadas pela REN 1.000/2021.

Para evitar que projetos de pequeno porte fossem prejudicados por estudos de rede complexos, a ANEEL atualizou a norma em 2024 (REN 1.098/2024), estabelecendo três cenários principais de afastamento ou simplificação da análise de inversão de fluxo:

1. Zero Grid (Injeção Zero): Sistemas configurados para não injetar energia na rede, focando apenas no autoconsumo local.

2. Microgeração compatível: Sistemas com potência compatível com o consumo da unidade no período de geração, atendendo a critérios de gratuidade.

3. Fast-Track: O mecanismo mais aguardado, que simplifica a conexão para microgerações de até 7,5 kW destinadas ao autoconsumo local, permitindo o prosseguimento do projeto mediante termo de aceite e dispensando estudos complexos.

O Potencial da Autonomia: Otimização e Oversizing (Sobredimensionamento)

A viabilidade desses projetos é o nosso foco. Sistemas de até 7,5 kW de potência nominal (CA) são altamente eficientes para residências de médio/alto padrão e pequenos comércios. Contudo, existe uma estratégia de engenharia fundamental para maximizar esse potencial: o sobredimensionamento (oversizing) fotovoltaico.

Por que sobredimensionar?

A limitação de 7,5 kW imposta pela norma para o Fast-Track refere-se à potência nominal de saída do inversor (potência CA). No entanto, o dimensionamento do arranjo de módulos FV (potência CC) não precisa ser restringido por esse valor. Na verdade, é recomendável que a potência FV (expressa em kWp) seja superior à potência CA do inversor.

Isso ocorre porque a potência FV é medida em Condições Padrão de Teste (STC), que simulam um ambiente de laboratório (25 °C, irradiação específica). Na vida real, condições como temperatura elevada dos módulos, perdas por sujidade, cabeamento e variações na irradiação solar fazem com que o sistema raramente entregue sua potência máxima nominal. Portanto, utilizar um arranjo maior (um oversizing que pode chegar a 40% acima da potência CA) permite que o sistema entregue mais energia nos momentos de menor irradiação (início da manhã e fim da tarde), compensando o pequeno “corte” (clipping) que pode ocorrer no pico do meio-dia.

Exemplo Prático: Sistema de 10,5 kWp

Ao realizar um oversizing de 40%, elevamos a potência FV para 10,5 kWp — o que, com a tecnologia atual, equivale a aproximadamente 15 painéis de alta potência (710 Wp).

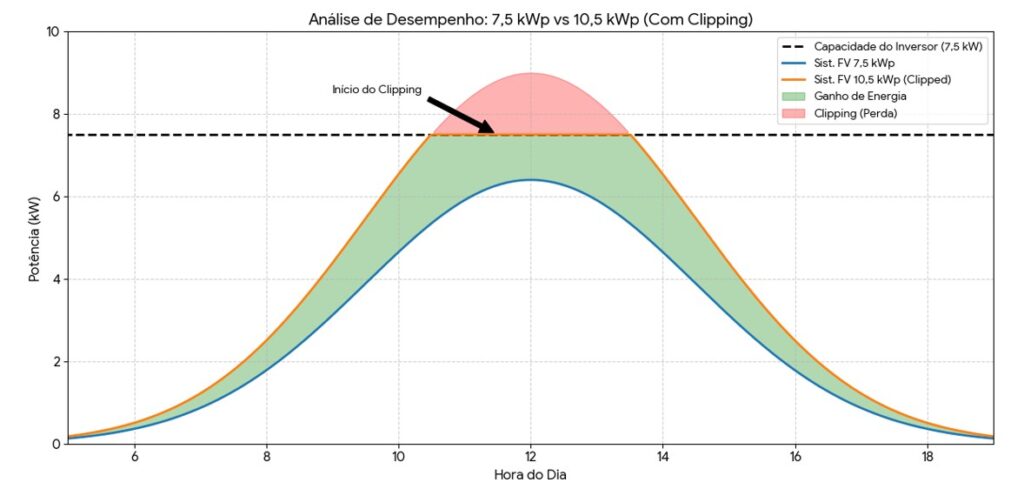

Com uma orientação ideal (face Norte) e inclinação adequada (ex: 23º no estado do RJ), esse sistema pode atingir uma produção média de 1.270 kWh/mês. Embora haja uma pequena perda de energia no pico devido ao clipping do inversor (como ilustrado no gráfico), o ganho líquido de energia ao longo do dia é superior.

Considerando uma tarifa de R$ 1,51/kWh, o potencial de economia pode aproximar-se de R$ 1.900,00 mensais. Ressaltamos que este valor é uma estimativa bruta; para o cálculo real de retorno, devem ser subtraídos o custo de disponibilidade, o encargo da TUSD Fio B e a incidência de ICMS, conforme a legislação vigente.

Soluções Complementares: Zero Grid e Sistemas Híbridos

Para cenários onde a rede elétrica impõe restrições severas, temos alternativas robustas:

• Zero Grid (Zero Export): Tecnologia configurada no inversor para garantir que a energia gerada seja consumida integralmente no local, impedindo o envio de excedentes para a rede. (Nota importante: A EcoEnge ainda não realiza a instalação de soluções Zero Grid; esta informação é fornecida para fins de esclarecimento técnico).

• Sistemas Híbridos e Autoconsumo: O foco aqui é otimizar o uso da energia. Com a redução dos custos das baterias, sistemas híbridos permitem o armazenamento inteligente. O sistema prioriza o autoconsumo instantâneo e reserva o excedente para uso noturno, reduzindo drasticamente a dependência da exportação para a rede pública e mitigando problemas de inversão de fluxo.

Na EcoEnge, dimensionamos seu projeto para que ele não apenas supere as questões técnicas da rede, mas garanta a máxima eficiência energética e o melhor retorno sobre o seu investimento.
