Ao instalar energia solar, é comum que a atenção se concentre nos painéis fotovoltaicos e nos inversores.

Mas a segurança e a vida útil do sistema dependem também de um componente essencial: a estrutura de fixação.

Ela é responsável por manter os módulos solares firmes no telhado, resistindo ao vento, à chuva, à umidade e às variações de temperatura ao longo de décadas.
Por isso, escolher corretamente a estrutura de fixação para painel solar é uma etapa decisiva para proteger o imóvel e garantir o desempenho do sistema fotovoltaico.

Por que a estrutura de fixação para painel solar é tão importante?

Os painéis solares ficam expostos às mais severas intempéries climáticas. Eles atuam como verdadeiras “velas de barco” sobre o telhado, sofrendo forças de empuxo intensas causadas por rajadas de vento, além de suportar variações térmicas extremas e umidade contínua. Por essa razão, o projeto de dimensionamento da estrutura deve obrigatoriamente considerar as cargas de vento locais de acordo com as diretrizes rigorosas da norma técnica brasileira ABNT NBR 6123, que trata das forças devidas ao vento em edificações. A norma estabelece parâmetros de projeto conforme as velocidades máximas de vento previstas para cada região do país.

Os engenheiros civis e mecânicos são os profissionais habilitados por lei para projetar esses sistemas estruturais e emitir laudos de estabilidade mecânica. Fabricantes renomados também fornecem diretrizes de projeto e instalação de acordo com o layout proposto pela empresa integradora, as dimensões e o peso dos módulos fotovoltaicos, bem como o tipo de cobertura ou telhado. Utilizar suportes inadequados ou de baixa qualidade compromete não apenas os painéis, mas a integridade estrutural completa da sua edificação. As estruturas de alto padrão devem ser fabricadas em alumínio anodizado ou aço inoxidável, reduzindo o risco de corrosão, inclusive a corrosão galvânica.

Além da corrosão galvânica, que ocorre quando metais diferentes são utilizados de forma inadequada na estrutura, outro ponto essencial é a fixação dos módulos nos apoios. Essa etapa deve seguir rigorosamente a orientação do fabricante para evitar danos ao longo do tempo, como empenamentos, tensões indevidas e perda de desempenho.

A carga adicional dos módulos sobre o telhado também merece atenção. As estruturas dos telhados podem ser feitas em madeira ou aço, especialmente em coberturas metálicas, e são elas que suportam o peso das telhas, da estrutura de fixação e dos próprios módulos. Em telhados cerâmicos, a estrutura costuma ser dimensionada para cargas mais elevadas, já que as telhas têm peso por metro quadrado maior que outros tipos de cobertura. Nesses casos, o acréscimo dos módulos geralmente não representa uma carga adicional tão significativa. Já em telhas mais leves, como fibrocimento ou metálicas, o cuidado deve ser maior, pois o peso dos módulos pode ser relevante em comparação à carga original da cobertura.

Como evitar infiltrações, corrosão e danos no telhado

Cada tipo de cobertura exige um gancho ou parafuso de fixação específico. Telhados de cerâmica demandam ganchos encaixados que se acoplam à madeira sem quebrar as telhas; telhados de fibrocimento utilizam parafusos prisioneiros, que atravessam as telhas e são fixados na madeira, em vigas metálicas ou de concreto, sempre com vedação adequada; telhados metálicos requerem parafusos autobrocantes com borrachas de vedação vulcanizada em EPDM; já lajes planas pedem estruturas de inclinação com blocos de concreto de lastro, eliminando furações mecânicas diretamente na laje, na maioria das vezes.

Instalações em laje ou no solo exigem cuidado adicional, pois os módulos ficam mais suscetíveis à ação do vento. Nesses casos, a base de fixação precisa resistir adequadamente aos esforços de tração e cisalhamento, garantindo estabilidade mesmo em condições climáticas severas.

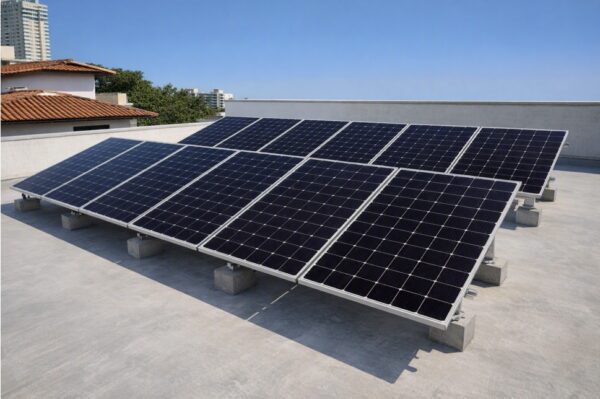

Uma preocupação comum em instalações sobre laje é o risco de infiltração. Quando os suportes são fixados diretamente na superfície por meio de chumbadores metálicos em aço inoxidável, pode haver risco de passagem de água, dependendo da espessura da laje, da construção do contrapiso e da qualidade da impermeabilização. Por isso, em muitos casos, utilizam-se blocos de concreto, que podem ser confeccionados no próprio local, devidamente ancorados e vedados, evitando perfurações diretas na laje.

Nos telhados cerâmicos e de fibrocimento, a atenção com a vedação também é indispensável. Telhas quebradas, trincadas ou mal vedadas podem permitir a entrada de água e comprometer a estrutura de madeira do telhado ao longo do tempo.

Checklist para escolher uma estrutura de fixação segura para energia solar

• Garanta que o gancho ou suporte utilizado seja adequado ao tipo de telhado.
• Em regiões com atmosfera corrosiva, como áreas litorâneas, priorize estruturas em alumínio e aço inoxidável. O investimento vale a pena.
• Peça ao integrador as informações de garantia da estrutura de fixação.
• Em instalações em laje ou no solo, verifique com atenção o dimensionamento da estrutura em relação à ação dos ventos.
• Em instalações sobre laje, a impermeabilização é crucial. Converse também com o construtor ou com a empresa responsável pela impermeabilização.
